Kanalschachtbauwerke - nach DWA-Richtlinie

Passgenauer Monolithschacht zum Anschluss an die Kanalisation

An den verschiedenen Standorten der RÖSER-Gruppe werden Kanal-Schachtbauwerke für die Misch- und Trenn-Kanalisation hergestellt.

Mit unseren flexiblen Schalungssystemen können wir monolithische Sonderschächte und Bauteile in Rechteck-, Mehreck- und Tangentialform mit einem Stückgewicht von bis zu 60 t problemlos liefern.

Technische Info zu unseren Monolithschächten:

Bei komplexeren Bauwerken werden monolithische Fertigteil-Segmente, auf die Baustelle geliefert und vor Ort entweder mit Hilfe von Spannschlössern (mit DIBt-Zulassung) und Abdichtband, oder durch Verguss mittels Anschlussbewehrung und Verpress-Schlauch wasserdicht miteinander verbunden.

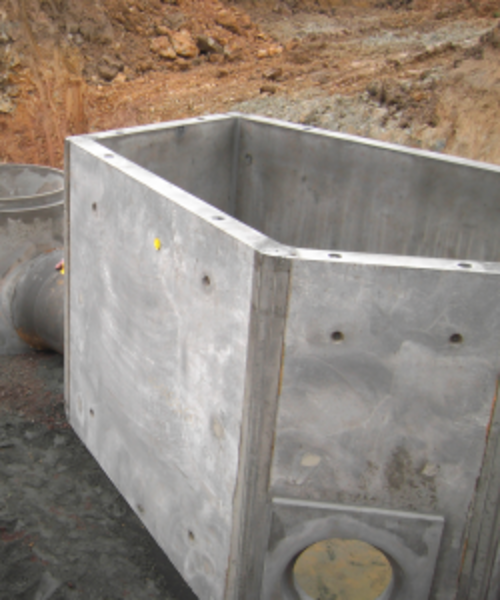

5eckiger Sonder-Schacht zum Ausgleich großer Fließradien

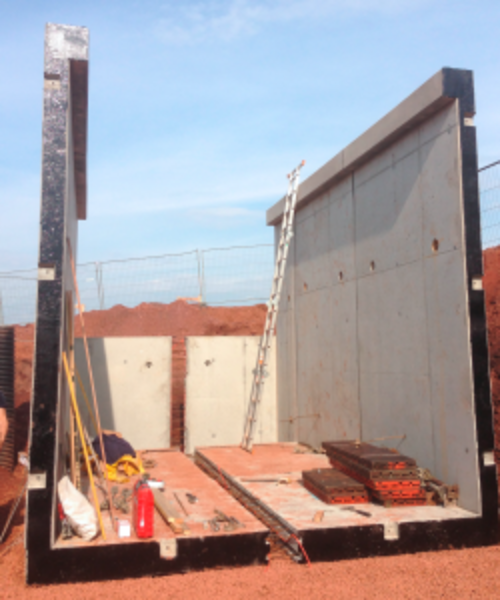

Segment-Fertigteil mit Spannschlössern

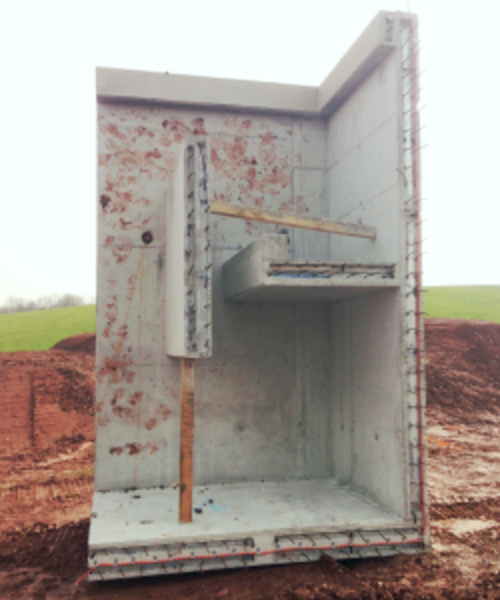

Segment-Fertigteil mit Anschlussbewehrung

In vorhandenen Mischkanalisationen können neben Regenüberlaufbecken (RÜB) auch Regenrückhaltebecken (RRB) als (Segment-)Fertigteile geliefert werden. Durch den Einbau von Trennwänden, Tauchwänden oder individuell gestalteten Ablaufbereichen sind dem Planer keine Grenzen gesetzt.

Sämtliche Arten von Gerinneausbildungen, wie Vollklinker nach DIN 18051, Spaltriemchen, Halbformat oder epoxidharzgebundene Systeme können bereits im Werk passgenau modelliert werden.

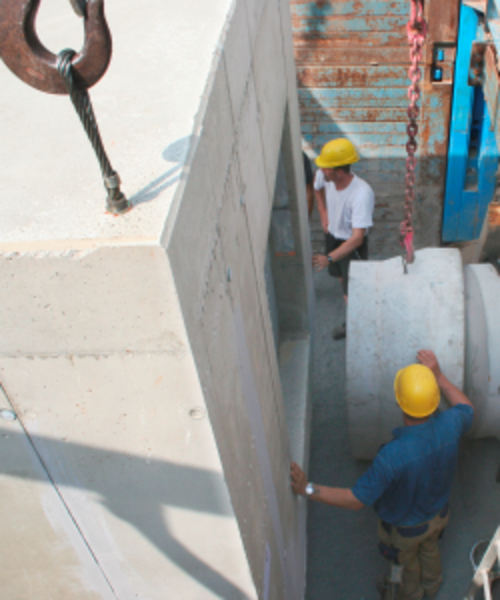

Im unten abgebildeten Beispiel eines RÜB's wurde das geklinkerte Gerinne aus gewichtstechnischen Gründen als separates Fertigteil hergestellt und auf der Baustelle mit dem Schachtbauteil verbunden.

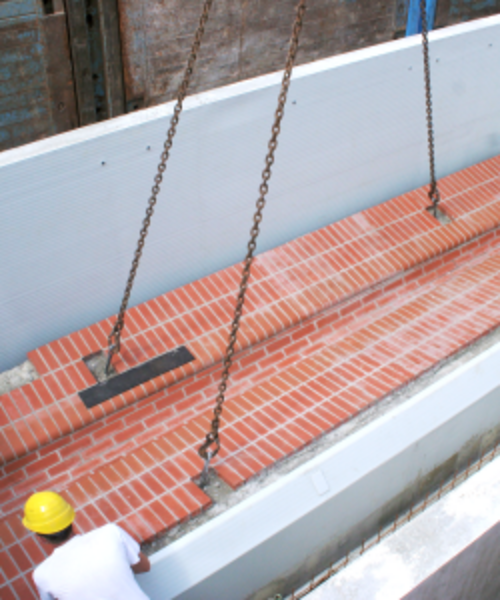

Klinkergerinne als Fertigteil für RÜB

Klinkergerinne als Fertigteil für RÜB

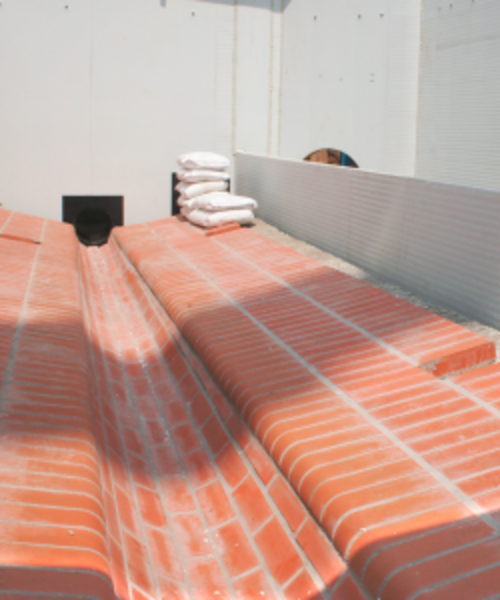

Klinkergerinne, Wandauskleidung mit PEHD

Ihre Ansprechpartner bei Projekt-Anfragen, zu Referenzobjekten oder Zeichnungen:

Auch Abwasserkanalschächte nach DIN 4034-1 mit monolithisch eingeformten Gerinnen aus Hochleistungsbeton, wie sie v.a. von MRB in Kirchardt produziert werden, sind in auch im Werk Stiebitz lieferbar.
